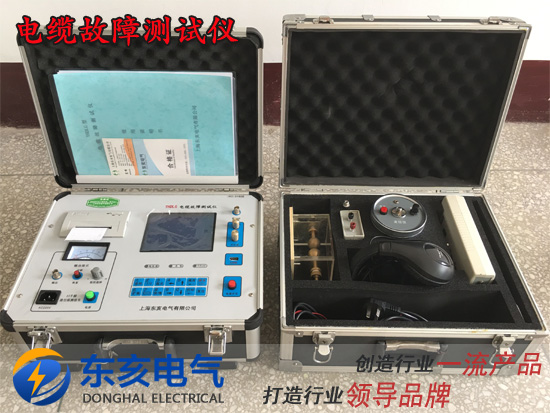

电缆故障测试仪(小屏)
来源:上海东亥电气有限公司 | 发布时间:2018/3/31 16:50:55 | 浏览次数:


一、概述

YHDLG型高压电缆故障测试仪是我们公司根据用户要求,从现场使用考虑,精心设计和制造的新一代便携式电缆故障测试仪器。它将原来的电缆故障测试仪故障测试部分和路径部分二合一,缩小了体积、增加了直流电源和USB通信接口,可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。它秉承我们一贯高科技、高精度、高质量的宗旨,将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

仪器采用汉字系统,高清晰度显示,界面友好。

二、整套仪器特点

1、整套设备将故障测试和路径寻测部分二合一,锂电池供电、主机轻巧、便于携带、方便测试。

2、采用了新型大屏幕液晶显示屏,高亮度、抗干扰性强。

3、自带直流电源,方便现场对测、野外测试和矿井电缆测试。

4、USB通信接口:现仅供专业生产技术人员调试和升级主机程序时使用。

5、自带微型打印机,可打印传真波形,为用户现场准确分析、指导波形,提供便利的技术服务。

6、新研制的电流取样器是一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。

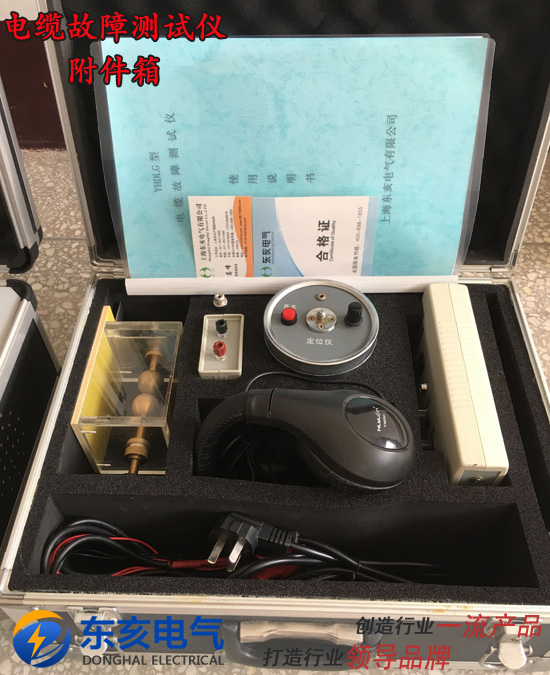

7、关键的是精确定点仪部分,借鉴德国技术,采用先进的声磁同步接收技术,完全隔离外界燥音干扰,可快速确定出电缆路径及故障点的准确位置。是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力的保障。

8、外形尺寸:(长×宽×高)370×180×240mm 。

本测试仪用于从电缆一端粗测故障点的地下实际距离,同时用于测量电缆长度以及测定电波在电缆中的传播速度。

三、测试仪技术指标

1.使用范围:使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

2.测试距离:z长不小于40Km

3.z短测试距离(盲区):1~5m

4.测量误差:粗测误差±1%      定点误差±0.2m

5.工作方式:低压脉冲、支流高压闪测及冲击高压闪测。

6.采样速率:25MHz。

7.机内发送脉冲宽度与幅度:0.2us, 100~120V;     2us, 150~160V。

8.存储容量:8Kbyte并可分成两个存储区,存储和显示两次采样波形进行比较测量。

9.显示分辨率:V/50米、V为传播速度m/us。

10.显示方式:320×240 LCD液晶带背光显示。

11.打印方式:机器主面板设微型打印机记录测试日期及测试波形数据。

12.电源与功耗:AC 200V± 10%或机内直流供电,功耗不大于10W;

          DC 6V(7AH)功耗不大于6W。

13.体积:300×400×180mm(长×宽×高)。
