电缆故障测试仪
你的位置:首页 >> 产品展示 >> 电缆故障测试仪

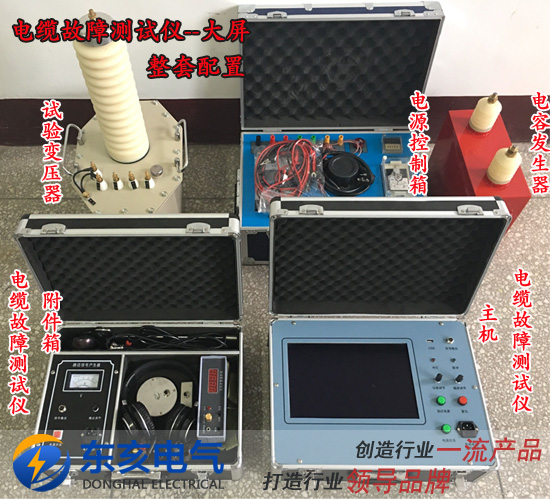

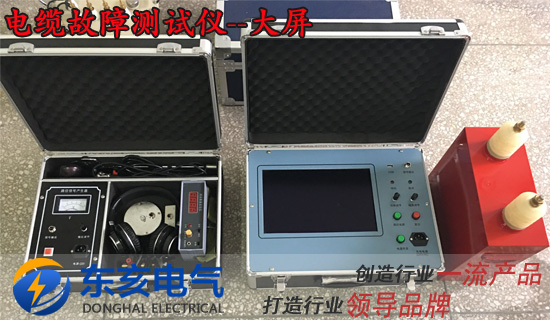

脉冲电缆故障测试仪
来源:上海东亥电气有限公司 | 发布时间:2018-3-31 16:48:50 | 浏览次数:


产品简介

YH3000B脉冲电缆故障测试仪采用目前国际上先进的“二次脉冲法”技术,自主开发的测试软件和高频高压数据信号处理装置,具有最好的电缆故障波形判断能力和简单方便的操作系统。本仪器具有独立自主的知识产权,是国内率先研制成功的“二次脉冲法”电缆故障测试仪。“二次脉冲法” 电缆故障测试仪的先进之处在于使现场测得的故障波形大大简化,将复杂的高压冲击闪络波形变成了非常容易判读的类似于使用低压脉冲法测试电缆短路故障的波形。降低对操作人员的技术和经验要求。提高了现场故障的判断准确率。达到快速准确测试电缆故障的目的。

产品别称

电缆故障测试仪、电缆故障探测仪、高压电缆故障测试仪、地埋电缆故障测试仪、八次脉冲电缆故障测试仪、二次脉冲电缆故障测试仪

产品特征

1.可测35KV以下等级所有电缆的高、低阻故障,适应面广。

2.采用国际上最先进的“二次脉冲法”测试技术。同时还有传统的冲击高压闪络和低压脉冲法。

3.任何高阻故障均呈现类似低压脉冲法测试电缆短路故障的波形特征,极易判读。

4.具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。

5.大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。

6.具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

7.具有标准打印机接口。

8.无测试盲区。

9.内置电源,可在无电源环境下测试电缆的开路及低阻短路故障。

产品参数

1.测试方法:二次脉冲法;冲击高压电流取样法;低压脉冲法.

2.冲击高压:低于35KV

3.数据采样速率: 48MHz、24MHz、12MHz、6MHz

4.测试距离:>16Km

5.读数分辨率:1m

6.系统测试精度小于20cm

7.测试电缆长度设有:短距离(<1Km ); 中距离(<3Km);

              长距离(>3 Km)三种 测试脉冲幅度:400VPP

8. 二次脉冲发送及故障反射信号的自动显示,使故障特征波形的表示简单。高阻故障波形仅有一种,即类似低压脉冲法测试电缆短路故障的波形。

9.测试波形储存功能:现场测试波形按规定顺序储存于仪器内,供随时调用观察。可以储存大量的现场测试波形。

10.故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。

11.内置电源:充满电后可连续工作1小时,亦可外接交流电源。

12.工作条件: 温度-10℃~+45℃,相对湿度 90%,大气压力750±30mmHg。


TAG:脉冲电缆故障测试仪
