微机型电缆故障测试仪
来源:上海东亥电气有限公司 | 发布时间:2018-3-31 16:47:55 | 浏览次数:


产品简介

YH-A20微机型电缆故障测试仪,可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。

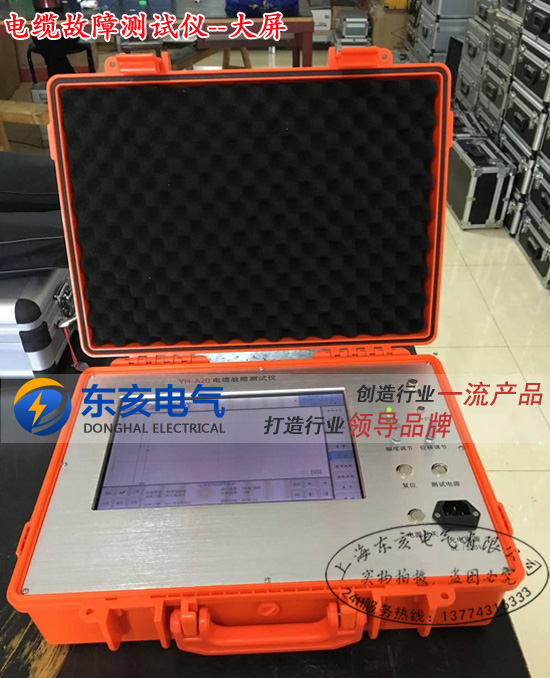

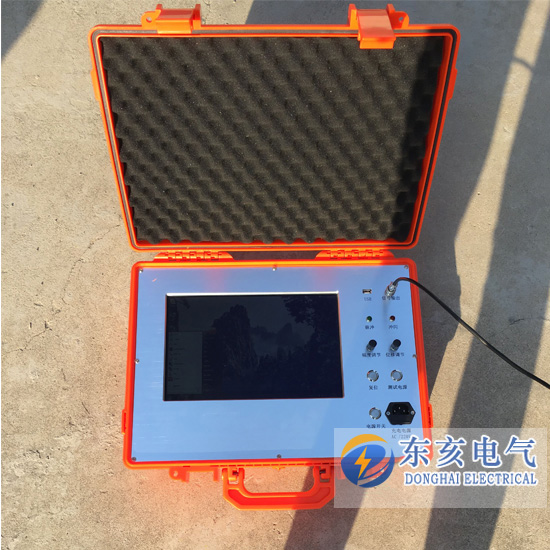

YH-A20微机型电缆故障测试仪采用箱式结构,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。

产品别称

电缆故障测试仪、电缆故障探测仪、高压电缆故障测试仪、地埋电缆故障测试仪

产品特征

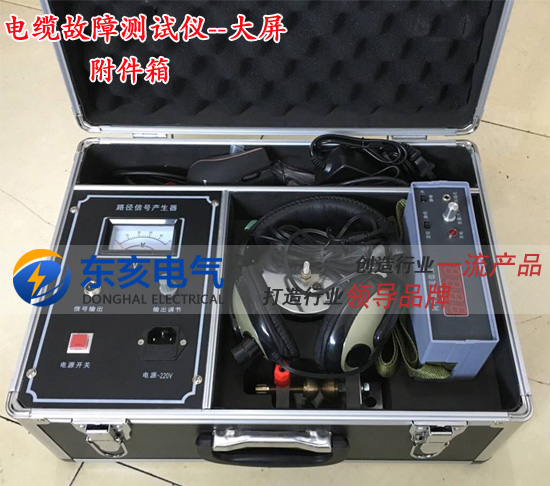

YH-A20微机型电缆故障测试仪用特殊结构的声波振动传感器及低噪声专用器件作前置放大,大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上,用数字显示故障点与传感探头间的距离,极大地消除了定点时的盲目性。对电缆沟内架空的故障电缆,过去定点时,全电缆的振动声使任何定点仪都束手无策,无法判定封闭性故障的具体位置。如今,只要将本仪器传感器探头接触故障电缆或近旁的电缆上,便可精确显示故障距离及方向,快速确定故障位置。另外,应用工频自适应对消理论及高Q工频陷波技术,大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力,缩小了定点盲区。在仪器功能上,利用声电同步接收显示技术和定点静噪技术,有效地克服了定点现场环境噪音干扰造成的定点困难。

仪器操作极其简便,打开电源开关即可,无须换挡和功能选择。

仪器的另一显著特点是结构紧凑、小巧、模块化,便于携带维修,功能强大。

产品参数

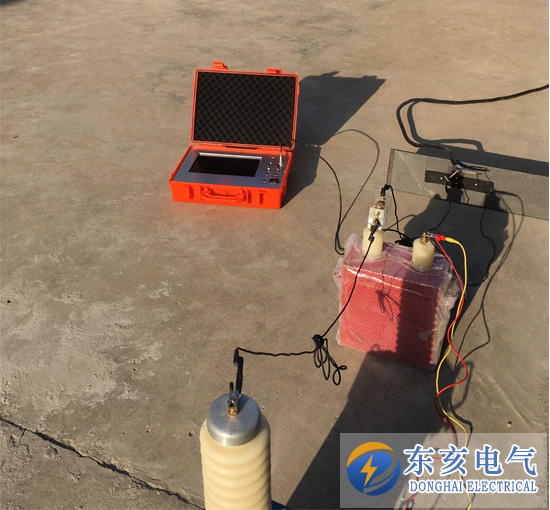

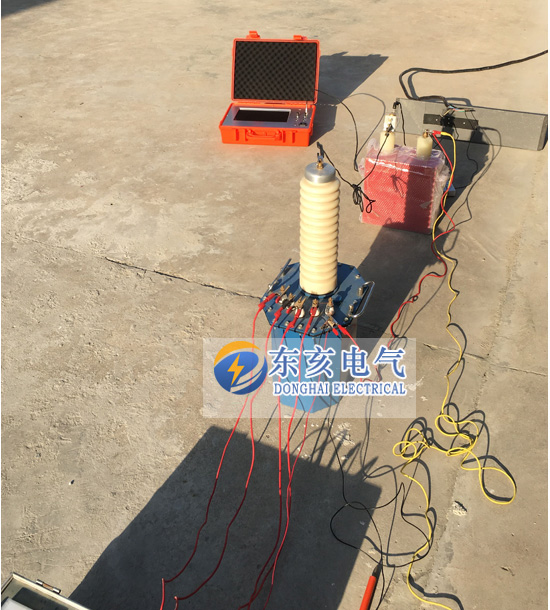

1.测试方法,低压脉冲法、高压闪络法。

2.技术参数

测试距离:低压脉冲法时,最大测试距离16Km;高压闪络法时,最大测试距离不小于15Km。

系统测试精度:小于20cm。

脉冲幅度:  负载阻抗在50Ω时不小于250Vpp。

脉冲宽度:  0.2μs、2μs、4μs三种。

采样频率:  48MHz、24MHz、12MHz、6MHz

系统定点误差:主机测量结果再配合数显同步定点仪测量,误差为零。

读数分辨率:  1m

预置了4种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。

对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。

3.采样方式:电流取样法。

4.工作条件: 温度-10 ~ +45ºC,相对湿度 90%。

5.体积:430×300×190mm。

6.重量:约10kg。
