微机继电保护测试仪
单相继电保护测试仪
来源:上海东亥电气有限公司 | 发布时间:2018-3-31 16:36:56 | 浏览次数:


一、概述

  YHJB-A微电脑型继电保护校验仪是我公司在原有基础上开发的高智能化、多功能继电保护校验装置。本装置采用微电脑技术,由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成,测量精度高,重复性好。该仪器还具有外形美观,性能可靠,操作简便,功能齐全等优点,是校验继电保护装置理想的检测设备。

  本装置可测试各种交直流电流、电压、中间信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,释放电压(电流)值,各种触头(常开、常闭、转换、延时)的吸合时间和断开时间,均自动测试三次,自动计算三次平均值,并可打印测试结果。

二、特点

本机采用了微机控制,汉字提示操作。设有自检报错功能,开机后本机立即投入自检,极大地方便了检查、维修。如“吸合电压”、“断开电压”、“常开吸合时间”等。

三、主要技术参数:

交流电压输出:0~250V连续可调,最大输出电流3A

交流电流输出:0~20A、0~100A连续可调

         0~20A时,开路电压2V

         0~100A时,开路电压10V

直流电压输出:0~300V连续可调,最大3A

直流电流输出:0~200mA、0~5A连续可调

         0~200 mA时,开路电压15V

         0~5A时,开路电压15V

数字毫秒表: 最大量程:100秒

分辨率: 0.001秒

精 度: 0.01%+2个字

整机测量精度:0.5级

体积:420ⅹ310ⅹ160

重量:16Kg

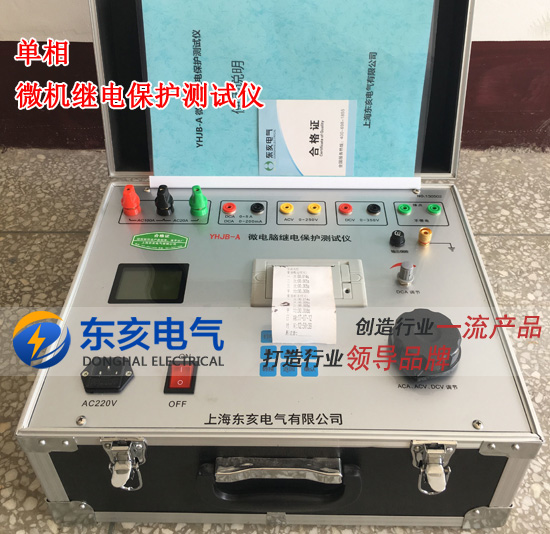

四、面板说明:

1、 ACA(100A、20A)输出接线柱

2、 DCA(5A、200mA)输出接线柱,红色为“+” 、黑色为“-”

3、ACV输出接线柱

4、DCV输出接线柱,红色为“+” 、黑色为“-”

5、 不带电接点端

6、 LCD液晶显示器

7、打印机

8、DCA200mA、DCA5A电流调节,旋钮顺时针方向旋转,电流由小至大

9、调节交流电流、交流电压、直流电压旋钮,顺时针方向旋转,输出由小至大

10、功能操作键盘

11、电源开关

12、电源插座(AC220V)
