• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.

表2

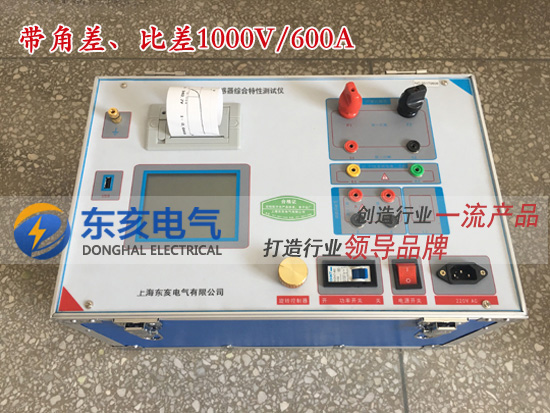

1．面板结构: （图1）

图1

2．面板注释：
1 —— 设备接地端子
2 ——U盘转存口
3 ——打印机
4 ——液晶显示器
5 ——控制器
6 ——过流保护（功率）开关
7 ——P1、P2：CT变比/极性/角差/比差试验时，大电流输出端口
8 ——S1、S2：CT变比/极性/角差/比差试验时，二次侧接入端口
9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口
10 ——A、X ：PT变比/极性/角差/比差时，一次侧接入端口
11 ——a、x ：PT变比/极性/角差/比差时，二次侧接入端口
12 ——主机电源开关
13 ——主机电源插座
